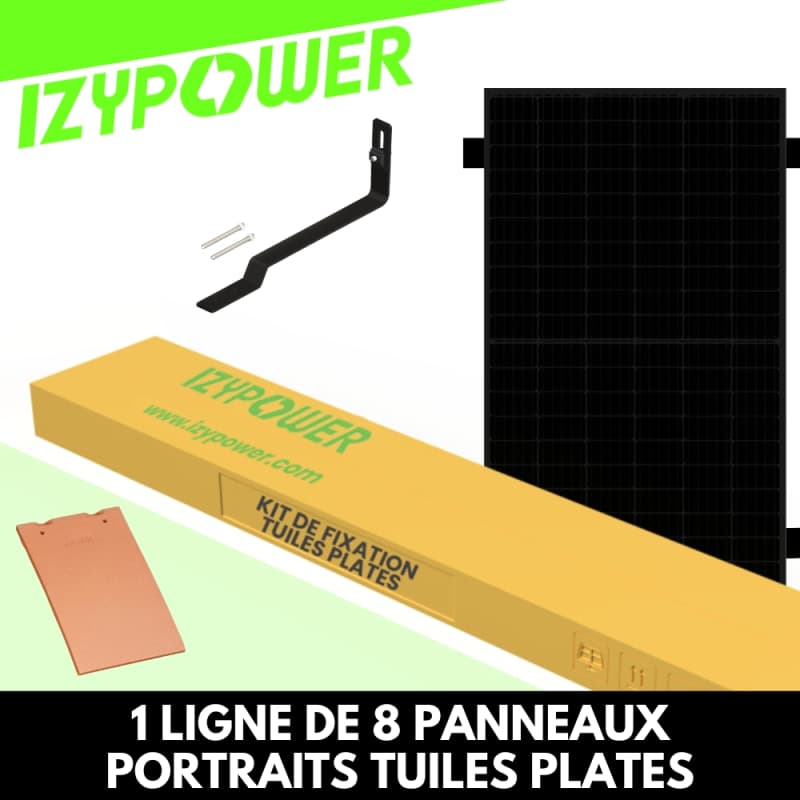

FIXATIONS 1 LIGNE DE 8 PANNEAUX TUILES PLATES PORTRAIT BOITE

Présentation du produit :

Le kit IZYFIX 8 panneaux – tuiles plates permet de fixer 8 panneaux photovoltaïques 30 mm sur toiture en tuiles plates, en surimposition. Il comprend 1 boîte de début et 3 boîtes de milieu, avec tous les composants nécessaires à une installation rapide, fiable et conforme. Sa finition Full Black et ses crochets adaptés assurent une intégration discrète sur les toitures modernes, idéale pour les projets en autoconsommation.

Contenu du kit :

    16 rails aluminium 1,20 m Full Black

    14 jonctions de rails

    4 bouchons de terminaison

    18 crochets de fixation tuiles plates

    36 vis à bois inox (2 par crochet)

    16 clips pour câble

    8 griffes de mise à la terre

    8 agrafes de mise à la terre

    1 platine de mise à la terre

    4 brides finales

    14 brides intermédiaires

    8 fixations micro-onduleurs

Composants du kit détaillés :

    16 rails aluminium anodisé noir – 1,20 m – robustes, résistants à la corrosion

    14 jonctions aluminium avec visserie inox – pour continuité mécanique et électrique

    4 bouchons de terminaison – pour une finition propre et professionnelle

    18 crochets tuiles plates en acier galvanisé – pour fixation directe sur chevrons

    36 vis à bois inox – pour ancrage durable des crochets

    4 brides finales aluminium noir – pour fixation des extrémités

    14 brides intermédiaires aluminium noir – pour liaison entre panneaux

    16 clips câbles polyamide noir – pour câblage DC ou AC de 4 à 6 mm²

    8 griffes de mise à la terre – contact électrique entre cadre et rail

    8 agrafes de mise à la terre – liaison par câble cuivre 6 mm²

    1 platine de mise à la terre – vissage sur rail

    8 fixations micro-onduleurs – compatibles Deye, Hoymiles, Stepuptech…

Compatibilité :

    ✅ Panneaux : 30 mm

    ✅ Toiture : tuiles plates uniquement

    ✅ Pose : en surimposition sur chevrons bois

    ✅ Orientation : portrait ou paysage

    ✅ Micro-onduleurs : tous modèles standards

Conformité & sécurité :

    Matériaux : aluminium anodisé, acier galvanisé, visserie inox

    Mise à la terre : conforme via griffe, agrafe ou platine vissée

    Normes environnementales (RoHS) :

        Pb : IEC 62321-5:2013 – ICP-OES

        Cd : IEC 62321-5:2013 – ICP-OES

        Hg : IEC 62321-4:2013+AMD1:2017 – ICP-OES

        Cr(VI) : IEC 62321-7-1:2015 – UV-Vis

        PBBs / PBDEs : IEC 62321-6:2015 – GC-MS
