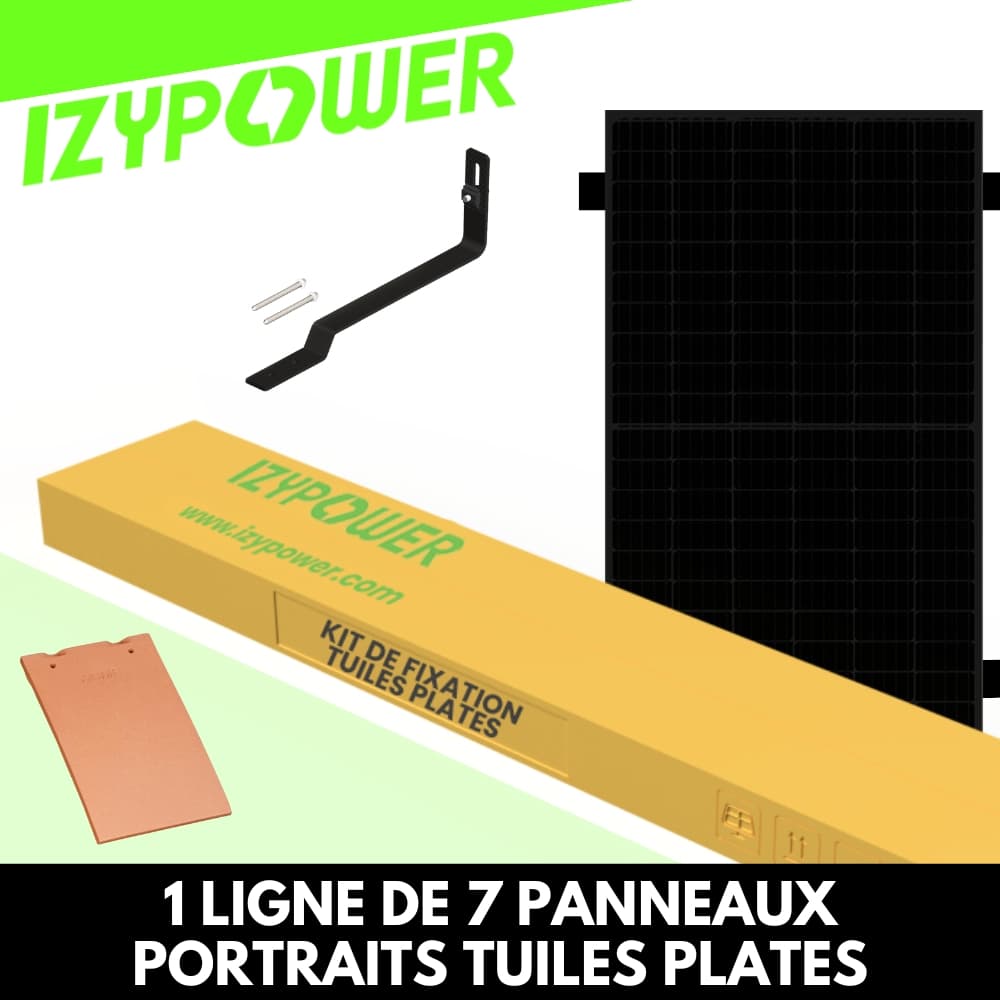

FIXATIONS 1 LIGNE DE 7 PANNEAUX TUILES PLATES PORTRAIT BOITE

Présentation du produit :

Le kit IZYFIX 7 panneaux – tuiles plates est conçu pour l'installation de 7 panneaux photovoltaïques de 30 mm sur une toiture en tuiles plates, avec une pose en surimposition. Il est composé d’une boîte de début et de trois boîtes de milieu, garantissant un calepinage optimisé, une fixation solide directement dans la charpente, et une mise à la terre conforme. Les rails noirs assurent une intégration discrète sur les toitures modernes.

Contenu du kit :

    16 rails aluminium 1,20 m Full Black

    14 jonctions de rails

    4 bouchons de terminaison

    18 crochets de fixation tuiles plates

    36 vis à bois inox (2 par crochet)

    16 clips pour câble

    8 griffes de mise à la terre

    8 agrafes de mise à la terre

    1 platine de mise à la terre

    4 brides finales

    14 brides intermédiaires

    8 fixations micro-onduleurs

Composants du kit détaillés :

    16 rails aluminium anodisé noir – 1,20 m – robustes et légers

    14 jonctions aluminium + visserie inox – pour liaison mécanique et électrique

    4 bouchons de terminaison – pour protection des extrémités de rails

    18 crochets tuiles plates acier galvanisé – à fixer directement dans les chevrons

    36 vis à bois inox – ancrage solide (2 par crochet)

    4 brides finales aluminium noir – pour panneaux en extrémité de ligne

    14 brides intermédiaires aluminium noir – pour jonctions centrales

    16 clips câbles polyamide noir – pour câble DC/AC 4 à 6 mm²

    8 griffes de mise à la terre – contact direct panneau/rail

    8 agrafes de mise à la terre – liaison cuivre 6 mm² alternative

    1 platine de mise à la terre – vissée sur rail

    8 fixations micro-onduleurs – compatibles Deye, Hoymiles, Stepuptech…

Compatibilité :

    ✅ Panneaux : 30 mm

    ✅ Toiture : tuiles plates uniquement

    ✅ Pose : en surimposition (crochets + vis inox)

    ✅ Orientation : portrait ou paysage

    ✅ Micro-onduleurs : tous modèles standards

Conformité & sécurité :

    Matériaux : aluminium anodisé, visserie inox, acier galvanisé

    Mise à la terre : conforme via griffe, agrafe ou platine vissée

    Normes environnementales (RoHS) :

        Pb : IEC 62321-5:2013 – ICP-OES

        Cd : IEC 62321-5:2013 – ICP-OES

        Hg : IEC 62321-4:2013+AMD1:2017 – ICP-OES

        Cr(VI) : IEC 62321-7-1:2015 – UV-Vis

        PBBs / PBDEs : IEC 62321-6:2015 – GC-MS
