FIXATIONS 1 LIGNE DE 5 PANNEAUX TUILES PLATES PORTRAIT BOITE

Présentation du produit :

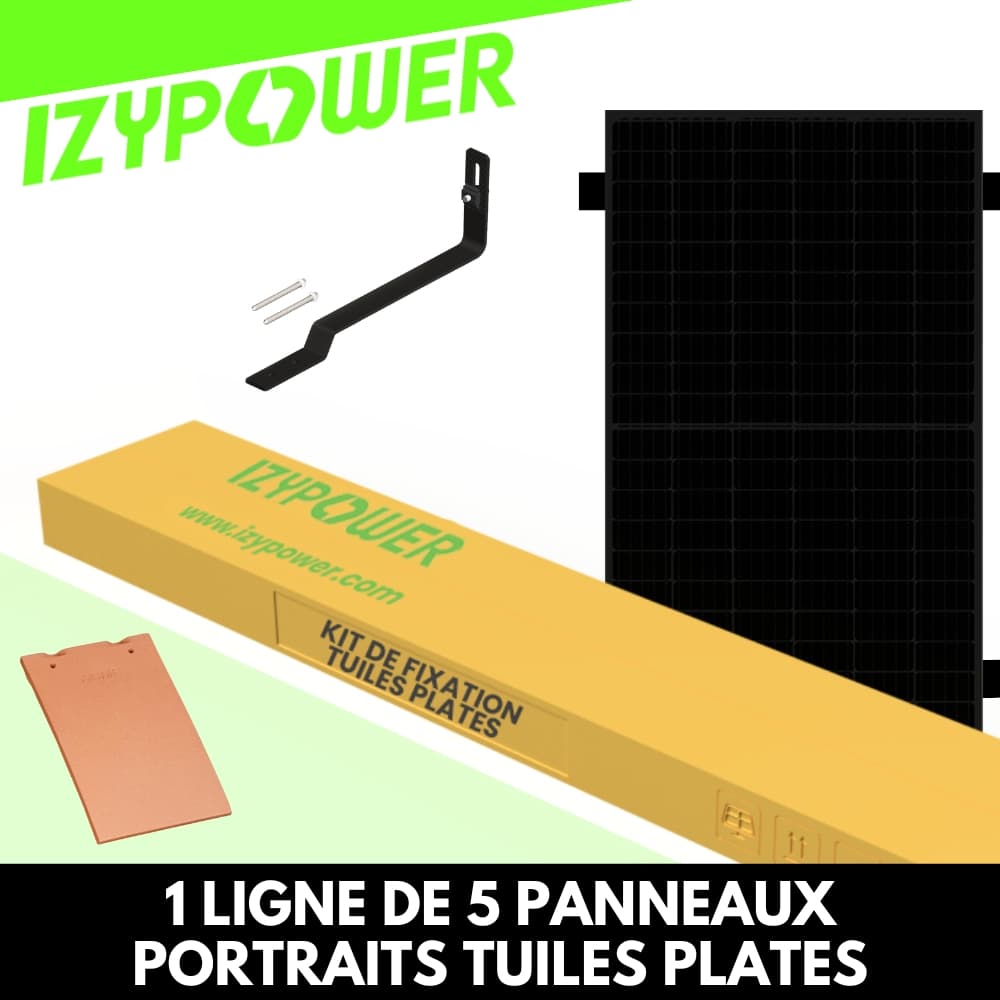

Le kit IZYFIX 5 panneaux – tuiles plates est conçu pour fixer 5 panneaux solaires 30 mm sur une toiture en tuiles plates, en surimposition. Il combine 1 boîte de début et 2 boîtes de milieu, intégrant tous les éléments nécessaires pour une pose rapide, conforme et durable : rails noirs 1,20 m, crochets robustes, visserie inox et mise à la terre complète. Idéal pour les maisons en autoconsommation avec configuration en ligne.

Contenu du kit :

    12 rails aluminium 1,20 m Full Black

    10 jonctions de rails

    4 bouchons de terminaison

    14 crochets de fixation tuiles plates

    28 vis à bois inox (2 par crochet)

    12 clips pour câble

    6 griffes de mise à la terre

    6 agrafes de mise à la terre

    1 platine de mise à la terre

    4 brides finales

    10 brides intermédiaires

    6 fixations micro-onduleurs

Composants du kit détaillés :

    12 rails aluminium anodisé noir – 1,20 m – résistants, modulaires et discrets

    10 jonctions aluminium + visserie inox – pour assemblage électrique et structurel

    4 bouchons de terminaison – pour fermeture des extrémités de rails

    14 crochets tuiles plates acier galvanisé – pose directe sur chevrons bois

    28 vis à bois inox – pour ancrage sécurisé des crochets

    4 brides finales aluminium noir – pour les panneaux d’extrémité

    10 brides intermédiaires aluminium noir – pour liaison centrale

    12 clips câbles polyamide noir – pour câblage AC/DC 4 à 6 mm²

    6 griffes de mise à la terre – contact électrique panneau / rail

    6 agrafes de mise à la terre – option de liaison via conducteur cuivre 6 mm²

    1 platine de mise à la terre – vissage sur rail pour mise à la terre conforme

    6 fixations micro-onduleurs – compatibles Deye, Hoymiles, Stepuptech…

Compatibilité :

    ✅ Panneaux : 30 mm

    ✅ Toiture : tuiles plates

    ✅ Pose : surimposition, crochets sur chevrons

    ✅ Orientation : portrait ou paysage

    ✅ Micro-onduleurs : tous modèles du marché

Conformité & sécurité :

    Matériaux : aluminium anodisé, visserie inox, acier galvanisé

    Mise à la terre : conforme via griffe, agrafe ou platine vissée

    Normes environnementales (RoHS) :

        Pb : IEC 62321-5:2013 – ICP-OES

        Cd : IEC 62321-5:2013 – ICP-OES

        Hg : IEC 62321-4:2013+AMD1:2017 – ICP-OES

        Cr(VI) : IEC 62321-7-1:2015 – UV-Vis

        PBBs / PBDEs : IEC 62321-6:2015 – GC-MS
