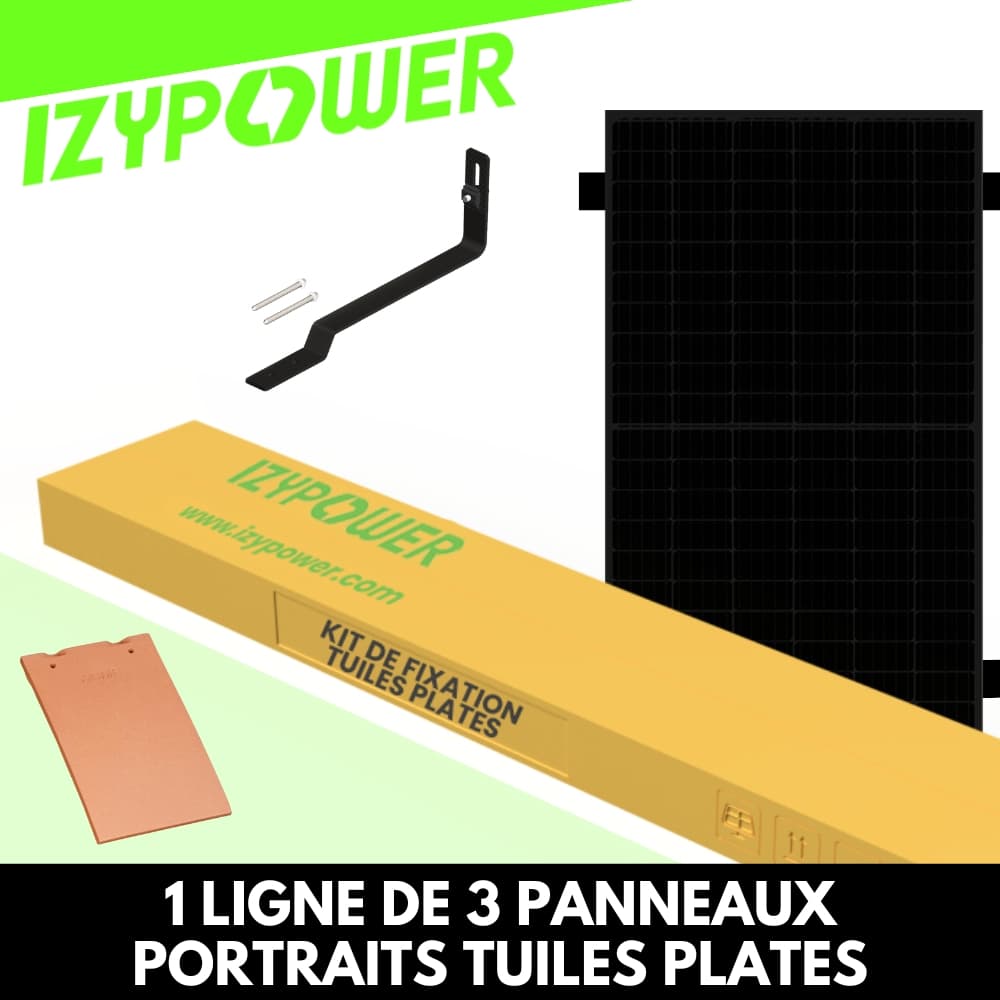

FIXATIONS 1 LIGNE DE 3 PANNEAUX TUILES PLATES PORTRAIT BOITE

Présentation du produit :

Le kit IZYFIX 3 panneaux – tuiles plates est conçu pour fixer 3 panneaux photovoltaïques de 30 mm en surimposition sur toiture en tuiles plates. Il se compose d’une boîte de début et d’une boîte de milieu, fournissant l’intégralité des composants nécessaires à une pose sécurisée et conforme, avec une mise à la terre intégrée et une finition Full Black élégante. Idéal pour les installations résidentielles en autoconsommation.

Contenu du kit :

    8 rails aluminium 1,20 m Full Black

    6 jonctions de rails

    4 bouchons de terminaison

    10 crochets de fixation tuiles plates

    20 vis à bois inox (2 par crochet)

    8 clips pour câble

    4 griffes de mise à la terre

    4 agrafes de mise à la terre

    1 platine de mise à la terre

    4 brides finales

    6 brides intermédiaires

    4 fixations micro-onduleurs

Composants du kit détaillés :

    8 rails aluminium anodisé noir – 1,20 m – robustes, discrets et faciles à assembler

    6 jonctions aluminium avec visserie inox – pour continuité électrique et structurelle

    4 bouchons de terminaison – pour finition propre des extrémités de rails

    10 crochets tuiles plates acier galvanisé – ancrage direct dans chevrons

    20 vis à bois inox – 2 par crochet, pour fixation durable

    4 brides finales aluminium noir – pour maintien des panneaux en extrémité

    6 brides intermédiaires aluminium noir – pour fixation centrale

    8 clips câbles polyamide noir – pour câbles DC/AC 4 à 6 mm²

    4 griffes de mise à la terre – liaison électrique directe panneau/rail

    4 agrafes de mise à la terre – liaison par câble cuivre 6 mm²

    1 platine de mise à la terre – à visser sur rail

    4 fixations micro-onduleurs – compatibles Deye, Hoymiles, Stepuptech…

Compatibilité :

    ✅ Panneaux : 30 mm

    ✅ Toitures : tuiles plates uniquement

    ✅ Pose : en surimposition sur chevrons

    ✅ Micro-onduleurs : tous modèles

    ✅ Orientation : portrait ou paysage

Conformité & sécurité :

    Matériaux : aluminium anodisé, visserie inox, acier galvanisé

    Mise à la terre : conforme via griffe, agrafe ou platine vissée

    Normes environnementales (RoHS) :

        Pb : IEC 62321-5:2013 – ICP-OES

        Cd : IEC 62321-5:2013 – ICP-OES

        Hg : IEC 62321-4:2013+AMD1:2017 – ICP-OES

        Cr(VI) : IEC 62321-7-1:2015 – UV-Vis

        PBBs / PBDEs : IEC 62321-6:2015 – GC-MS
