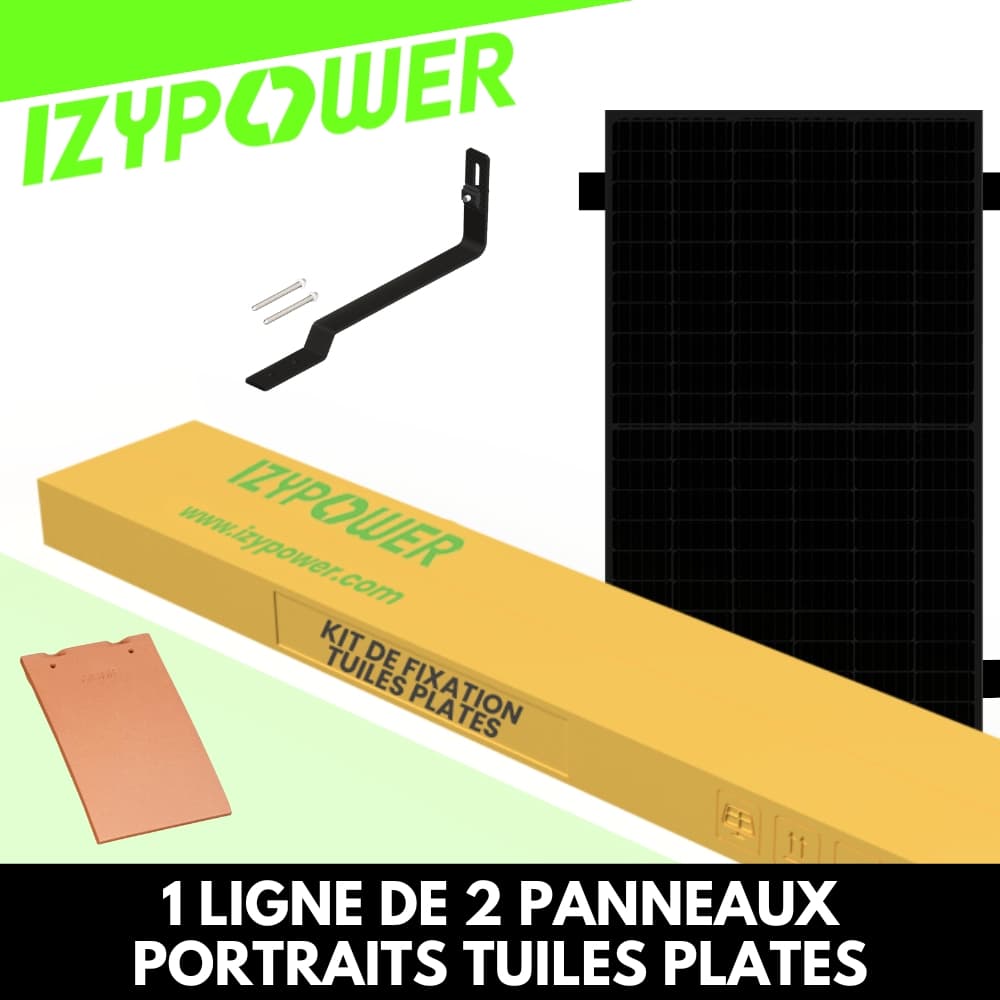

FIXATIONS 1 LIGNE DE 2 PANNEAUX TUILES PLATES PORTRAIT BOITE

Présentation du produit :

Le kit IZYFIX 2 panneaux – tuiles plates permet de fixer 2 panneaux photovoltaïques de 30 mm sur une toiture en tuiles plates, en surimposition. Grâce à ses 6 crochets de fixation à ancrer directement dans les chevrons, il offre une tenue optimale même en conditions exposées. Ce kit, idéal pour les installations solaires compactes en autoconsommation, combine une mise à la terre sécurisée, des rails noirs esthétiques et une installation rapide.

Contenu du kit :

    4 rails aluminium 1,20 m Full Black

    2 jonctions de rails

    4 bouchons de terminaison

    6 crochets de fixation tuiles plates

    12 vis à bois inox (2 par crochet)

    4 clips pour câble

    2 griffes de mise à la terre

    2 agrafes de mise à la terre

    1 platine de mise à la terre

    4 brides finales

    2 brides intermédiaires

    2 fixations micro-onduleurs

Composants du kit détaillés :

    4 rails aluminium anodisé noir – 1,20 m – robustes, légers et discrets

    2 jonctions aluminium avec visserie inox – pour liaison mécanique et électrique

    4 bouchons de terminaison – pour une finition propre et sécurisée des extrémités

    6 crochets tuiles plates en acier galvanisé – fixation directe dans la charpente

    12 vis à bois inox – ancrage solide des crochets (2 par crochet)

    4 brides finales aluminium noir – pour maintien en bout de rangée

    2 brides intermédiaires aluminium noir – pour liaison entre les deux panneaux

    4 clips câbles polyamide noir – pour câblage DC/AC (section 4 à 6 mm²)

    2 griffes de mise à la terre – liaison panneau/rail

    2 agrafes de mise à la terre – pour câble cuivre 6 mm² (liaison externe)

    1 platine de mise à la terre – vissage sur rail

    2 fixations micro-onduleurs – compatibles Hoymiles, Deye, Stepuptech…

Compatibilité :

    ✅ Panneaux : 30 mm

    ✅ Toiture : tuiles plates uniquement

    ✅ Pose : en surimposition sur chevrons

    ✅ Micro-onduleurs : tous modèles

    ✅ Orientation : portrait ou paysage

Conformité & sécurité :

    Matériaux : aluminium anodisé, visserie inox, acier galvanisé

    Mise à la terre : conforme via griffe, agrafe ou platine vissée

    Normes environnementales (RoHS) :

        Pb : IEC 62321-5:2013 – ICP-OES

        Cd : IEC 62321-5:2013 – ICP-OES

        Hg : IEC 62321-4:2013+AMD1:2017 – ICP-OES

        Cr(VI) : IEC 62321-7-1:2015 – UV-Vis

        PBBs / PBDEs : IEC 62321-6:2015 – GC-MS
