20 rails aluminium 1,20 m Full Black
16 jonctions de rails avec visserie
4 bouchons de terminaison
20 crochets universels toiture
40 vis à bois
20 clips maintien câbles
10 griffes de mise à la terre
10 agrafes de mise à la terre
9 platines de mise à la terre
4 brides finales
16 brides intermédiaires
10 fixations micro-onduleurs
Présentation du produit
Présentation du produit :

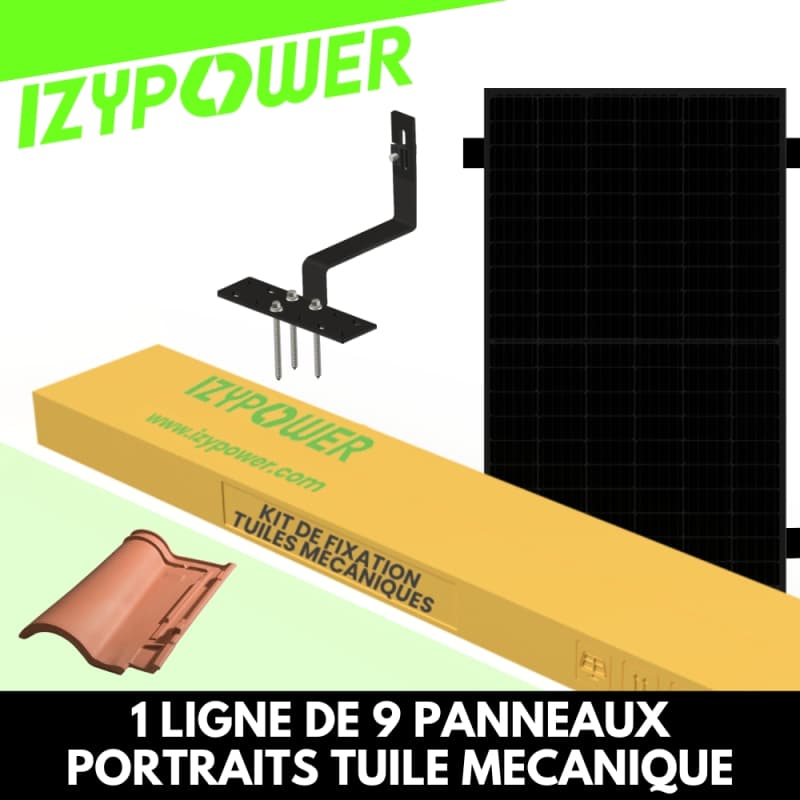

Le kit IZYFIX 9 Panneaux est prévu pour les installations résidentielles de moyenne puissance. Il permet de fixer solidement neuf panneaux solaires de 30 mm sur toiture en tuiles mécaniques, à l’aide d’une boîte Début et de quatre boîtes Milieu. Son design standardisé garantit un montage rapide, conforme aux pratiques de pose solaire, avec une finition discrète grâce aux rails noirs.
Contenu du kit :
20 rails aluminium 1,20 m Full Black
16 jonctions de rails avec visserie
4 bouchons de terminaison
20 crochets universels toiture (tuiles mécaniques)
40 vis à bois en inox
20 clips maintien câbles DC/AC
10 griffes de mise à la terre (contact panneau/rail)
10 agrafes de mise à la terre (liaison par câble cuivre 6 mm²)
9 platines de mise à la terre pour rails
4 brides finales (extrémités de ligne)
16 brides intermédiaires (entre panneaux)
10 fixations micro-onduleurs (compatibles tous modèles)
Composants du kit détaillés :

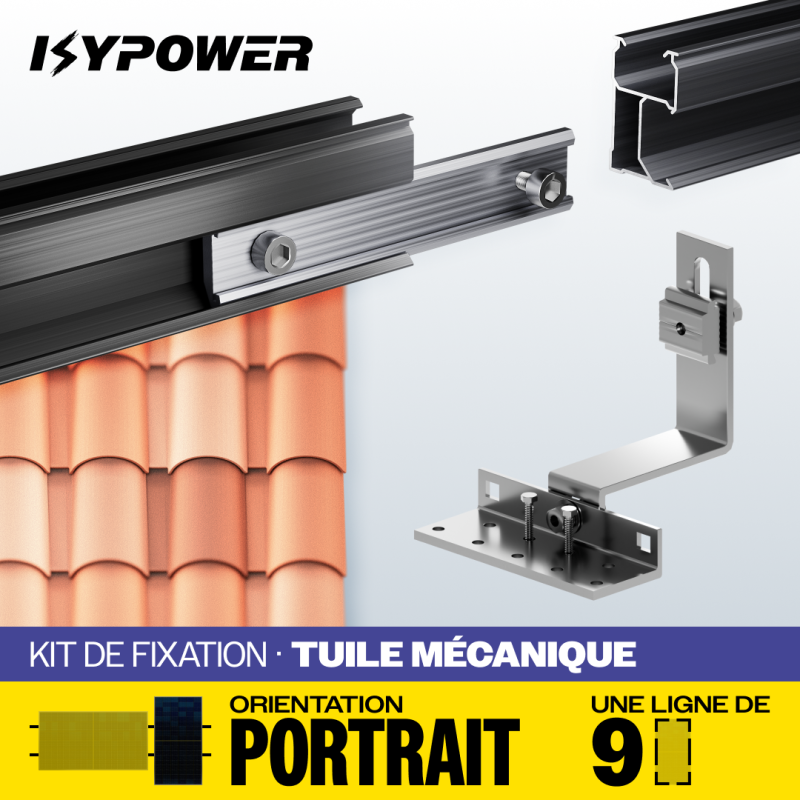

Rails : aluminium anodisé noir (Full Black), longueur 1,20 m, pour fixation en surimposition
Jonctions : aluminium avec visserie inox – liaison mécanique et électrique entre rails
Crochets : acier galvanisé, spécifiquement conçus pour tuiles mécaniques
Vis à bois : inox, tête hexagonale, pose directe sur liteaux ou chevrons
Brides finales & intermédiaires : aluminium noir, visserie inox, panneaux 30 mm
Clips câbles : polyamide noir, anti-UV, câbles DC/AC de 4 à 6 mm²
Griffes et agrafes de terre : pour mise à la terre directe ou par câble 6 mm²
Platines de terre : connexion rail vers conducteur de terre, vissage rapide
Fixations micro-onduleurs : universelles, compatibles Deye, Hoymiles, Stepuptech…
Compatibilité :
✅ Panneaux : 30 mm uniquement
✅ Toitures : tuiles mécaniques exclusivement
✅ Micro-onduleurs : tous formats
✅ Pose : en surimposition, sans perçage de la couverture
Conformité & sécurité :
Matériaux : aluminium anodisé, acier galvanisé, visserie inox
Normes environnementales (RoHS) :
(Pb) IEC 62321-5:2013 – ICP-OES
(Cd) IEC 62321-5:2013 – ICP-OES
(Hg) IEC 62321-4:2013+AMD1:2017 CSV – ICP-OES
(Cr(VI)) IEC 62321-7-1:2015 – UV-Vis
(PBBs) IEC 62321-6:2015 – GC-MS
(PBDEs) IEC 62321-6:2015 – GC-MS
Mise à la terre : par griffes, agrafes ou platines sur rail
Vérifié pour conditions réelles d’installation en toiture
Ce pack contient
🌐 Platine de Mise à la Terre : Indispensable pour assurer une connexion sécurisée à la terre de votre installation photovoltaïque. Facile à installer. ⚡
4 rails aluminium 1,20 m Full Black
2 jonctions de rails avec visserie inox
4 bouchons de terminaison de rail
4 crochets universels pour fixation toiture
8 vis à bois renforcées pour fixation des crochets
2 griffes de mise à la terre (panneau vers rail)
2 agrafes de mise à la terre (alternative par câble)
4 clips de maintien câbles DC/AC
4 étriers bride finale (pour 1er et dernier panneau de la rangée)
2 étriers bride intermédiaire (entre les deux panneaux)
2 fixations pour micro-onduleurs
4 rails aluminium 1,20 m Full Black
2 jonctions de rails avec visserie
4 crochets universels toiture
8 vis à bois
4 clips de maintien de câbles
2 griffes de mise à la terre
2 platines de mise à la terre pour rails
4 brides intermédiaires (étriers)
2 fixations micro-onduleurs
