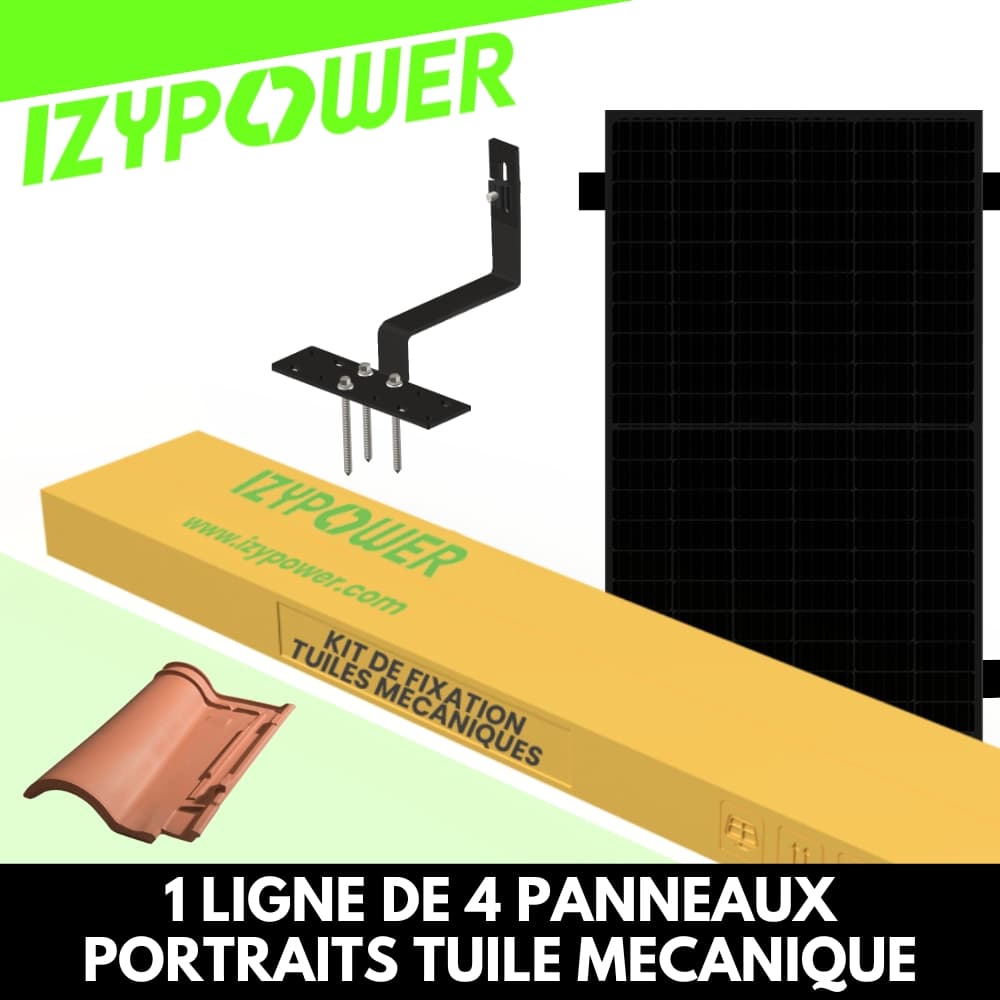

FIXATIONS 1 LIGNE DE 4 PANNEAUX TUILES MECANIQUES PORTRAIT BOITE

Présentation du produit :

Le kit IZYFIX 4 Panneaux est conçu pour fixer quatre panneaux solaires de 30 mm d'épaisseur sur une toiture en tuiles mécaniques. Il associe une boîte Début et une boîte Milieu pour une structure équilibrée, stable et durable. Les rails anodisés noirs offrent une finition esthétique homogène, idéale pour les installations en façade ou visibles depuis l’extérieur.

Contenu du kit :

8 rails aluminium 1,20 m Full Black

6 jonctions de rails avec visserie

4 bouchons de terminaison

8 crochets universels toiture (tuiles mécaniques)

16 vis à bois en inox

8 clips maintien câbles DC/AC

4 griffes de mise à la terre (contact panneau/rail)

4 agrafes de mise à la terre (liaison par câble cuivre 6 mm²)

3 platines de mise à la terre pour rails

4 brides finales (extrémités de ligne)

6 brides intermédiaires (entre panneaux)

4 fixations micro-onduleurs (compatibles tous modèles)

Composants du kit détaillés :

Rails : aluminium anodisé noir (Full Black), longueur 1,20 m, profil léger pour pose en surimposition

Jonctions : liaison rigide et conductrice entre rails, visserie inox fournie

Crochets : acier galvanisé haute résistance, spécialement adaptés aux tuiles mécaniques

Vis à bois : inox, tête hexagonale, conçues pour fixation directe dans les liteaux/chevrons

Brides finales & intermédiaires : aluminium anodisé noir, pour panneaux de 30 mm, visserie inox

Clips câbles : polyamide noir, compatibles câbles DC et AC de 4 à 6 mm², fixation rapide sans outil

Griffes de mise à la terre : assurent la liaison électrique panneau/rail – conformité NF C15-100

Agrafes de mise à la terre : alternative par câble, à fixer sur cadre ou rail

Platines de terre : pour raccorder un câble de terre 6 mm² directement au rail

Fixations micro-onduleurs : adaptables à toutes les marques (Deye, Hoymiles, Stepuptech…)

Compatibilité :

✅ Panneaux : uniquement 30 mm d'épaisseur

✅ Toitures : tuiles mécaniques uniquement

✅ Micro-onduleurs : tous modèles standards et compacts

✅ Pose : en surimposition, sans perçage de la couverture

Conformité & sécurité :

Matériaux : aluminium anodisé, acier galvanisé, visserie inox

Normes environnementales (RoHS) :

(Pb) IEC 62321-5:2013 – ICP-OES

(Cd) IEC 62321-5:2013 – ICP-OES

(Hg) IEC 62321-4:2013+AMD1:2017 CSV – ICP-OES

(Cr(VI)) IEC 62321-7-1:2015 – UV-Vis

(PBBs) IEC 62321-6:2015 – GC-MS

(PBDEs) IEC 62321-6:2015 – GC-MS

Mise à la terre : conforme via griffes, agrafes ou platines selon méthode retenue
