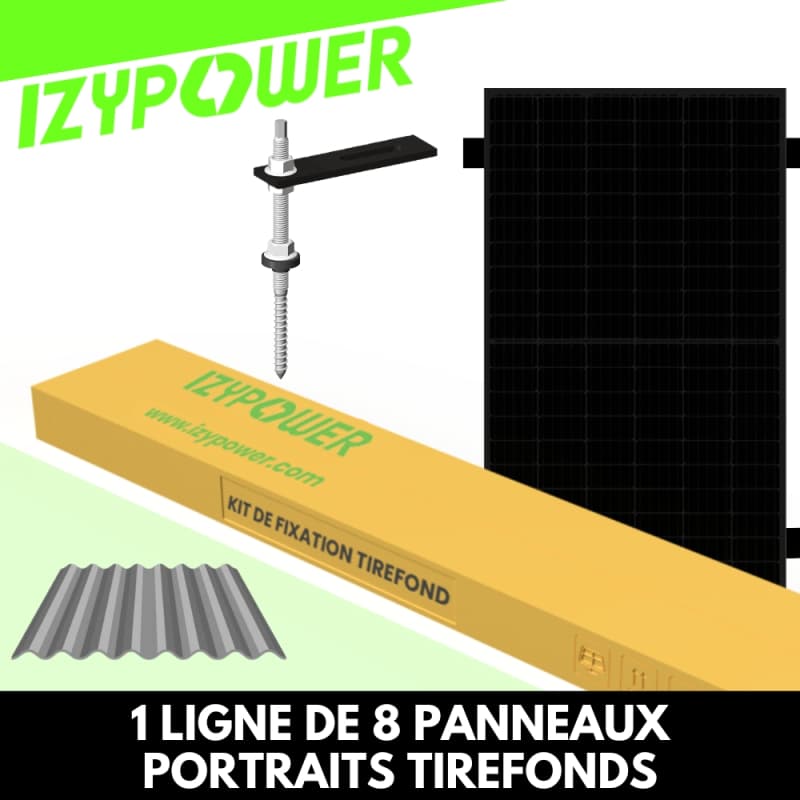

FIXATIONS 1 LIGNE DE 8 PANNEAUX TIREFONDS PORTRAIT BOITE

Présentation du produit :

Le kit IZYFIX 8 panneaux est conçu pour l’installation de 8 panneaux photovoltaïques de 30 mm sur une toiture en tôle ondulée, avec une fixation directe dans la charpente bois par tirefonds renforcés. Ce kit complet inclut 1 boîte de début et 3 boîtes de milieu, garantissant une structure fiable, une mise à la terre sécurisée et une finition professionnelle avec des rails noirs anodisés.

Contenu du kit :

    16 rails aluminium 1,20 m Full Black

    14 jonctions de rails avec visserie

    4 bouchons de terminaison

    16 crochets tôle ondulée

    16 tirefonds renforcés

    16 clips maintien câbles DC/AC

    8 griffes de mise à la terre

    8 agrafes de mise à la terre

    1 platine de mise à la terre

    4 brides finales

    14 brides intermédiaires

    8 fixations micro-onduleurs

Composants du kit détaillés :

    16 rails aluminium anodisé noir 1,20 m – légers, robustes, finition Full Black

    14 jonctions aluminium avec visserie inox – pour liaison mécanique et conductrice des rails

    16 crochets tôle ondulée en acier galvanisé – fixation directe dans la charpente bois

    16 tirefonds en acier zingué – filetage profond pour ancrage renforcé

    4 brides finales aluminium noir – pour les panneaux d’extrémité

    14 brides intermédiaires aluminium noir – pour les panneaux centraux

    16 clips câbles polyamide noir – pour câbles DC/AC de 4 à 6 mm²

    8 griffes de mise à la terre – pour contact panneau/rail

    8 agrafes de mise à la terre – pour liaison via câble cuivre 6 mm²

    1 platine de mise à la terre – à visser sur rail pour connexion au conducteur

    8 fixations micro-onduleurs – compatibles Deye, Hoymiles, Stepuptech…

Compatibilité :

    ✅ Panneaux : 30 mm

    ✅ Toiture : tôle ondulée (structure bois)

    ✅ Pose : surimposition par tirefonds

    ✅ Micro-onduleurs : tous types

    ✅ Orientation : portrait ou paysage

Conformité & sécurité :

    Matériaux : aluminium anodisé, acier galvanisé, visserie inox

    Mise à la terre : par griffes, agrafes ou platine vissée

    Normes environnementales (RoHS) :

        (Pb) IEC 62321-5:2013 – ICP-OES

        (Cd) IEC 62321-5:2013 – ICP-OES

        (Hg) IEC 62321-4:2013+AMD1:2017 – ICP-OES

        (Cr(VI)) IEC 62321-7-1:2015 – UV-Vis

        (PBBs) IEC 62321-6:2015 – GC-MS

        (PBDEs) IEC 62321-6:2015 – GC-MS
