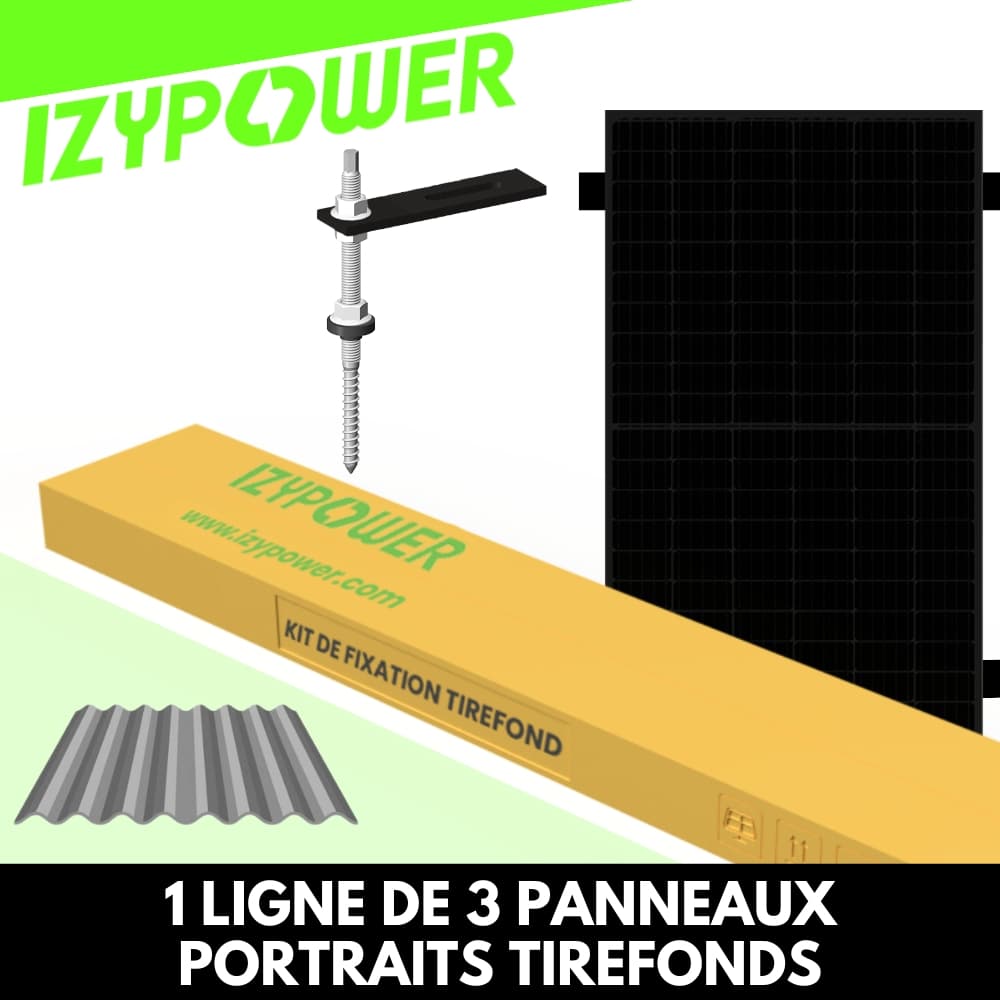

FIXATIONS 1 LIGNE DE 3 PANNEAUX TIREFONDS PORTRAIT BOITE

Présentation du produit :

Le kit IZYFIX 3 panneaux permet l’installation de trois modules photovoltaïques de 30 mm d’épaisseur sur une toiture en tôle ondulée, avec une fixation directement vissée dans la charpente bois à l’aide de tirefonds renforcés. Composé d’une boîte de début et d’une boîte de milieu, il garantit un maintien solide, une mise à la terre sécurisée et une esthétique sobre grâce à ses rails anodisés noirs.

Contenu du kit :

    8 rails aluminium 1,20 m Full Black

    4 jonctions de rails avec visserie

    4 bouchons de terminaison

    8 crochets tôle ondulée

    8 tirefonds renforcés

    8 clips maintien câbles DC/AC

    4 griffes de mise à la terre

    4 agrafes de mise à la terre

    3 platines de mise à la terre

    4 brides finales

    6 brides intermédiaires

    4 fixations micro-onduleurs

Composants du kit détaillés :

    8 rails aluminium anodisé noir 1,20 m – pour pose en surimposition

    4 jonctions aluminium avec visserie inox – liaison continue entre rails

    8 crochets tôle ondulée acier galvanisé – ancrage direct avec tirefonds

    8 tirefonds acier zingué – filetage profond pour fixation solide

    4 brides finales aluminium noir – fixation du premier et du dernier panneau

    6 brides intermédiaires aluminium noir – fixation centrale entre panneaux

    8 clips câbles polyamide noir – pour câbles DC/AC 4 à 6 mm²

    4 griffes de mise à la terre – contact panneau/rail sans câble

    4 agrafes de mise à la terre – liaison avec conducteur cuivre 6 mm²

    3 platines de mise à la terre – à visser sur rail

    4 fixations micro-onduleurs – compatibles toutes marques

Compatibilité :

    ✅ Panneaux : 30 mm

    ✅ Toitures : tôle ondulée uniquement (structure bois)

    ✅ Pose : en surimposition avec tirefonds

    ✅ Orientation portrait ou paysage (selon configuration)

    ✅ Micro-onduleurs : Hoymiles, Deye, Stepuptech…

Conformité & sécurité :

    Matériaux : aluminium anodisé, visserie inox, acier galvanisé

    RoHS :

        (Pb) IEC 62321-5:2013 – ICP-OES

        (Cd) IEC 62321-5:2013 – ICP-OES

        (Hg) IEC 62321-4:2013+AMD1:2017 CSV – ICP-OES

        (Cr(VI)) IEC 62321-7-1:2015 – UV-Vis

        (PBBs) IEC 62321-6:2015 – GC-MS

        (PBDEs) IEC 62321-6:2015 – GC-MS

    Mise à la terre : par griffes (rapide), agrafes (via câble) ou platine (rail)
