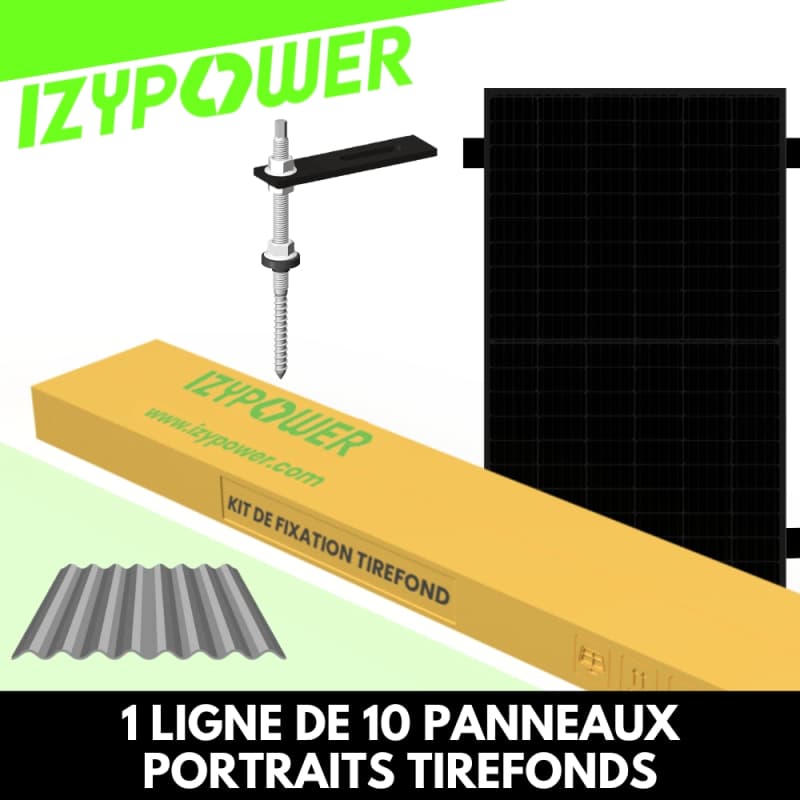

FIXATIONS 1 LIGNE DE 10 PANNEAUX TIREFONDS PORTRAIT BOITE

Présentation du produit :

Le kit IZYFIX 10 panneaux est conçu pour fixer 10 panneaux photovoltaïques 30 mm sur une toiture en tôle ondulée, avec une installation renforcée par tirefonds vissés dans la charpente bois. Composé d’1 boîte de début et de 4 boîtes de milieu, il garantit une fixation durable, une mise à la terre conforme, et un rendu esthétique grâce à ses rails noirs anodisés.

Composants du kit détaillés :

    20 rails aluminium anodisé noir 1,20 m – légers, solides, finition discrète

    18 jonctions aluminium avec visserie inox – pour liaison fiable des rails

    20 crochets tôle ondulée acier galvanisé – à visser dans la charpente bois

    20 tirefonds acier zingué – ancrage renforcé dans le bois

    4 brides finales aluminium noir – pour les extrémités de rangée

    18 brides intermédiaires aluminium noir – pour les connexions entre panneaux

    20 clips câbles polyamide noir – pour câblage DC et AC de 4 à 6 mm²

    10 griffes de mise à la terre – contact direct entre cadre panneau et rail

    10 agrafes de mise à la terre – liaison via câble cuivre 6 mm²

    1 platine de mise à la terre – vissage sur rail pour connexion au conducteur

    10 fixations micro-onduleurs – compatibles tous formats (Deye, Hoymiles, Stepuptech…)

Compatibilité :

    ✅ Panneaux : 30 mm

    ✅ Toitures : tôle ondulée (charpente bois)

    ✅ Pose : en surimposition par tirefonds

    ✅ Orientation : portrait ou paysage

    ✅ Micro-onduleurs : tous modèles du marché

Conformité & sécurité :

    Matériaux : aluminium anodisé, acier galvanisé, visserie inox

    Mise à la terre : via griffes, agrafes ou platine sur rail

    Normes environnementales (RoHS) :

        Pb : IEC 62321-5:2013 – ICP-OES

        Cd : IEC 62321-5:2013 – ICP-OES

        Hg : IEC 62321-4:2013+AMD1:2017 – ICP-OES

        Cr(VI) : IEC 62321-7-1:2015 – UV-Vis

        PBBs / PBDEs : IEC 62321-6:2015 – GC-MS
