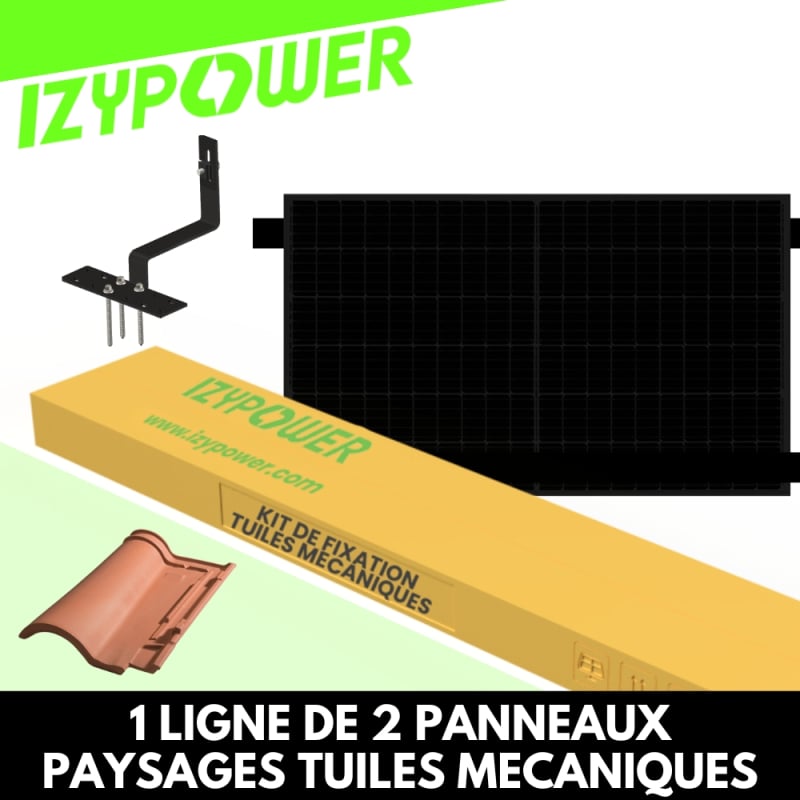

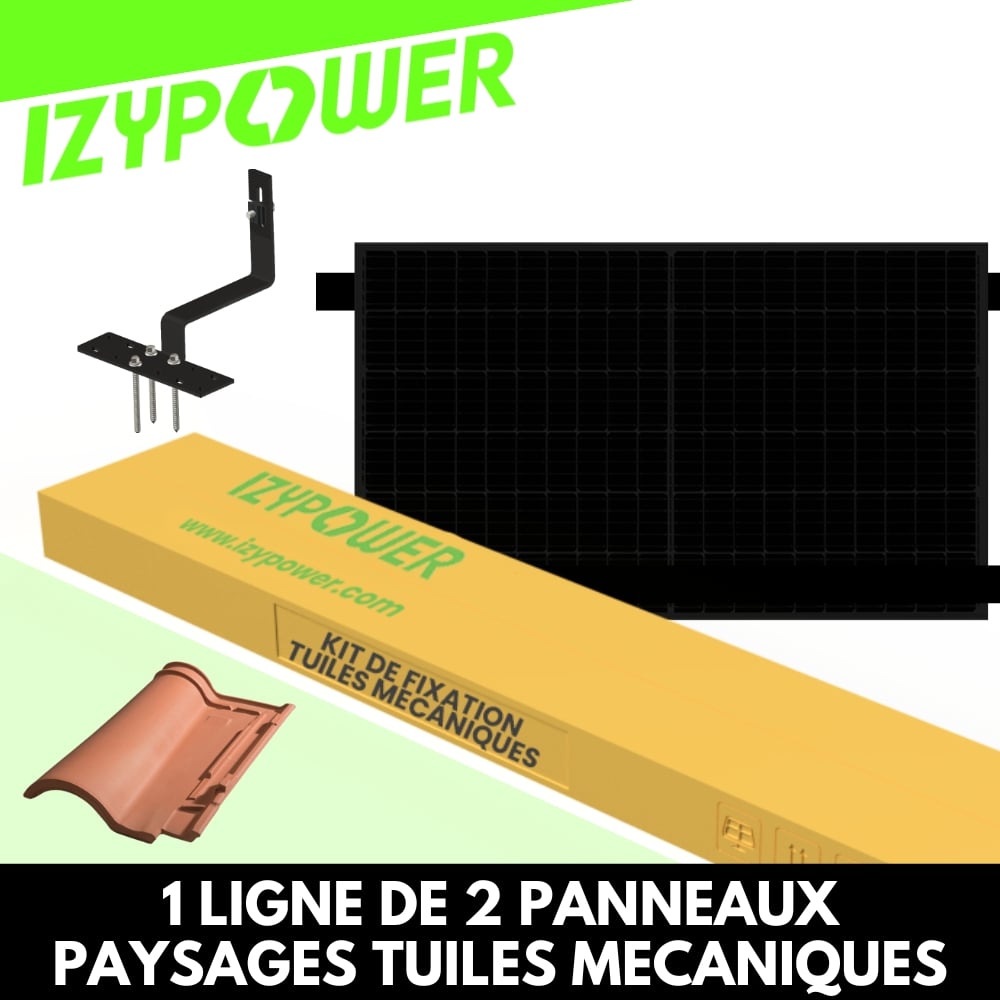

FIXATIONS 1 LIGNE DE 2 PANNEAUX TUILES MECANIQUES PAYSAGE BOITE

Présentation du produit :

Le kit IZYFIX 2 panneaux – tuiles mécaniques – format paysage permet de fixer 2 panneaux photovoltaïques de 30 mm en position horizontale sur une toiture en tuiles mécaniques. Il se compose de 2 boîtes de début, garantissant une fixation solide, une mise à la terre conforme et une finition soignée grâce à ses rails noirs anodisés Full Black.

Contenu du kit :

8 rails aluminium 1,20 m Full Black

4 jonctions de rails

8 bouchons de terminaison

12 crochets de fixation tuiles mécaniques

24 vis à bois inox (2 par crochet)

8 clips pour câble

4 griffes de mise à la terre

4 agrafes de mise à la terre

2 platines de mise à la terre

8 brides finales

4 brides intermédiaires

4 fixations micro-onduleurs

Composants du kit détaillés :

8 rails aluminium anodisé noir – 1,20 m – robustes, résistants aux intempéries

4 jonctions aluminium avec visserie inox – pour assurer continuité structurelle et électrique

8 bouchons de terminaison – pour protéger proprement les extrémités de rails

12 crochets tuiles mécaniques acier galvanisé – fixation directe sur chevrons

24 vis à bois inox – 2 par crochet pour un ancrage sécurisé

8 brides finales aluminium noir – fixation des panneaux en extrémité de ligne

4 brides intermédiaires aluminium noir – fixation centrale entre panneaux

8 clips câbles polyamide noir – pour câbles AC/DC 4–6 mm²

4 griffes de mise à la terre – pour liaison directe panneau/rail

4 agrafes de mise à la terre – pour liaison via câble cuivre 6 mm²

2 platines de mise à la terre – vissage sur rails

4 fixations micro-onduleurs – compatibles Deye, Hoymiles, Stepuptech…

Compatibilité :

✅ Panneaux : 30 mm

✅ Toiture : tuiles mécaniques uniquement

✅ Pose : en surimposition sur chevrons – format paysage

✅ Orientation : horizontal (paysage)

✅ Micro-onduleurs : tous modèles

Conformité & sécurité :

Matériaux : aluminium anodisé, visserie inox, acier galvanisé

Normes environnementales (RoHS) :

Pb : IEC 62321-5:2013 – ICP-OES

Cd : IEC 62321-5:2013 – ICP-OES

Hg : IEC 62321-4:2013+AMD1:2017 – ICP-OES

Cr(VI) : IEC 62321-7-1:2015 – UV-Vis

PBBs / PBDEs : IEC 62321-6:2015 – GC-MS

Mise à la terre : conforme via griffe, agrafe ou platine vissée
